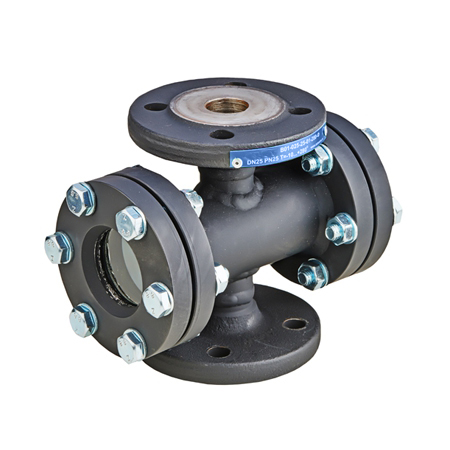

Стекло смотровое из углеродистой стали АСТА И231, И233
DN: | 15–200 |
PN: | 1,6 МПа/2,5 МПа |
t max°: | 280°С |
Материал корпуса: | углеродистая сталь |
Присоединение: | резьбовое, фланцевое |
Стекла смотровые предназначены для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата, и, следовательно, большей потери энергии. Устанавливаются за конденсатоотводчиком.
Информация о стоимости предоставляется по запросу
Описание
Сертификат
Скачать PDF
Описание
Технические данные
Типоразмеры |
DN15-200,½’’-2’’ |
Номинальное давление |
PN 16 (DN65-200, ½’’-2’’) |
PN 25 (DN15-50) | |
Применение |
В линиях отвода конденсата после конденсатоотводчика |
Исполнения |
Углеродистая сталь |
Максимальная температура рабочей среды |
200°С - для И231 |
280°С - для И233 | |
Присоединение |
Резьбовое или фланцевое по ГОСТ 33259-2015 |
Установка |
Горизонтальная или вертикальная |
Габаритные размеры (тип присоединения - фланцевый)
DN | L, мм | H, мм | D, мм | Масса, кг |
15 | 130 | 175 | 26 | 4,8 |
20 | 150 | 200 | 48 | 6,2 |
25 | 160 | 200 | 48 | 6,7 |
32 | 180 | 200 | 48 | 7,8 |
40 | 200 | 295 | 80 | 16,1 |
50 | 230 | 295 | 80 | 17,0 |
65 | 290 | 370 | 125 | 32,3 |
80 | 310 | 370 | 125 | 35,0 |
100 | 350 | 370 | 125 | 41,3 |
125 | 400 | 450 | 170 | * |
150 | 480 | 450 | 170 | * |
200 | 600 | 520 | 170 | * |
* - по запросу
Габаритные размеры (тип присоединения - резьбовой)
DN | L, мм | H, мм | D, мм | Масса, кг |
15 | 130 | 175 | 26 | 3,5 |
20 | 150 | 200 | 48 | 4,4 |
25 | 160 | 200 | 48 | 4,5 |
32 | 180 | 200 | 48 | 4,7 |
40 | 200 | 295 | 80 | 12,4 |
50 | 230 | 295 | 80 | 12,6 |
Спецификация материалов
№ | Наименование | Материал |
1 | Корпус/крышка | Сталь 20 |
3 | Стекло | Боросиликатное закаленное |
4 | Уплотнение | Графлекс |
